日東工器セルファー HA05-1018

日東工器セルファー HA05-1018

販売価格: 388,000(税込)

数量:

商品詳細

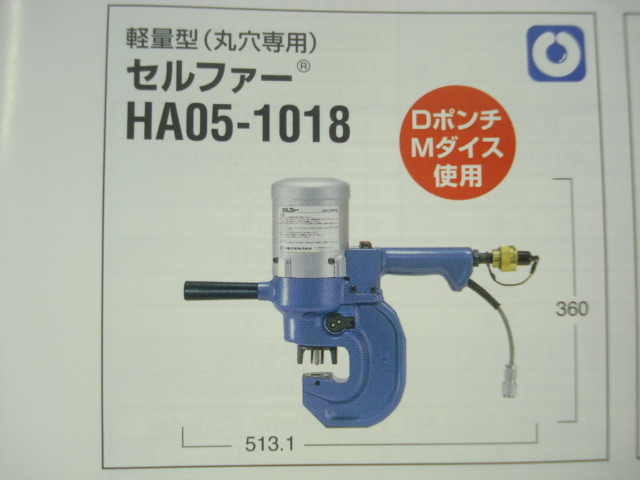

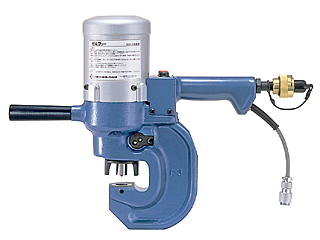

携帯式単動油圧パンチャー    HA05-1018

別途 油圧ポンプ SC-05 (100V)か SC-10 (200V)が必要です。


● 軽量型(丸穴専用)
● 穴あけ能力SS400:最大穴径φ18mm、最大板厚10mm
● ホースの接続や取扱いが簡単な単動式油圧パンチャー。

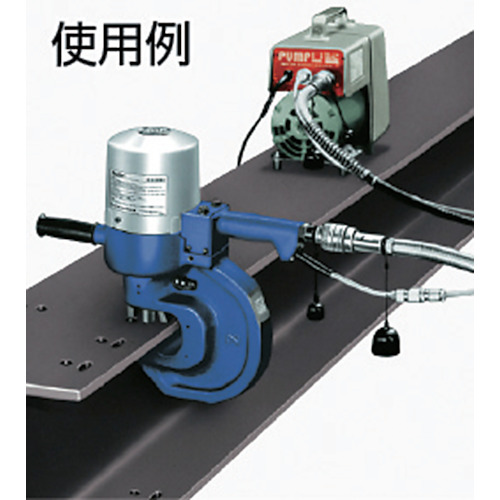

● 各種鋼材への穴あけを現場で加工。
● 復元力の強いウレタンスプリングを採用。
● ポンチ・ダイスのクリアランス最小化が、打ち抜き音を低減。

型  式                HA05-1018
適用油圧ポンプ            SC-05(100V)、SC-10(200V)
最大加工奥行き            50mm
穴あけ能力 最大板厚(SS400)   10mm
最大穴径(SS400)          φ18mm
穴あけ時間
  ※ポンプSC-10(200V)        5.0sec
  ※ポンプSC-05(100V)        7.0sec
最大使用圧力             68.65MPa
最大出力                216kN(22tf)
ラムストローク             17.5mm
本体質量                16kg
本体寸法                高さ360mm×長さ513.1mm
標準付属品   Dポンチφ14:1個
          Dポンチφ18:1個(本体装着)
          Mダイスφ14:1個
          Mダイスφ18:1個(本体装着)
          六角棒スパナ4mm:1本
          サブハンドルAssy:1set
          工具箱:1箱

※ホースキットAssy5mは別売です。

※穴あけ時間:50Hzの電源条件下で、各機器の最大穴あけ能力 (最大穴径×最大板厚)でSS400材を加工した場合に要する時 間。
なお、穴あけ時間は使用時のポンプの油温により異なります。
※穴径と板厚には次のような制限があります。  これを超えて使用しないでください。   SS400:最大板厚=0.8×穴径
