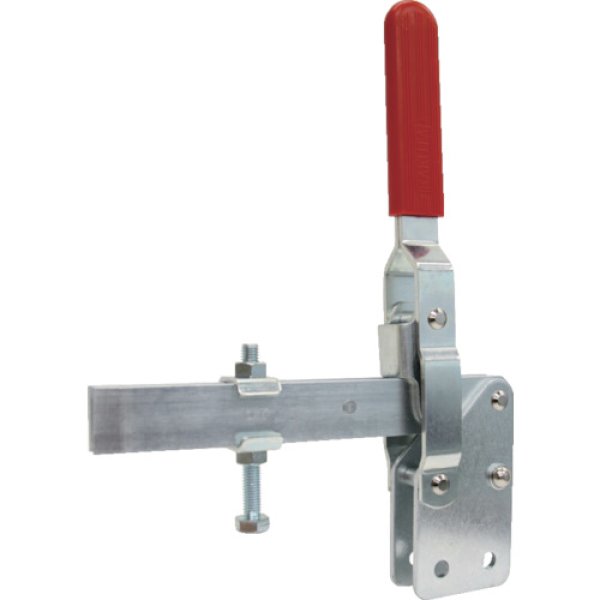

角田 ハンドル縦型トグルクランプ（下方押え型）No.X17 KC-X17 締圧力3.5kN [808-6837] [98086837]

大阪角田興業（株）

特長
・しっかりとした作りのクランプです。
・取り付けベース、ストレート型です。

用途
・熔接、組立、加工、検査治具などの仮止めに。

商品スペック
仕様・規格
・KC-X14のストレートベースタイプ
・全長(mm)：348
・締圧力(kN)：3.5
・付属ボルト径：M10×90
・クランプアーム移動角度(°)：125
・ハンドル操作角度(°)：67
・アーム角度(°)：125
・ハンドル角度(°)：67
・取付方法：ストレートベース
・適合コンタクトボルト径：M10
・製品刻印：No.X17
・付属ナット径：M10
・本体高さ(mm)：348
・締圧力(kg)：350
・摘要：△
・取付ピッチ(mm)：35
・全高(mm)：350
・本体寸法(mm)高さ：350
・質量：1940ｇ

材質
・SS400

使用条件
・高温度、低温度、高湿度、水没、水中、過度に振動する場所など特殊環境での使用はお避け下さい。
・摺動部には適時注油が必要です。

注意事項
・表記の締圧力は目安です。
・締圧力はクランプアームの先端へ行くほど弱くなります。
・衝撃や振動、内圧は、破損の原因になりますのでご注意ください。
・衝撃や振動、内圧は、破損の原因になりますのでご注意ください。
・手を挟まないように注意してください。

製造国 日本
