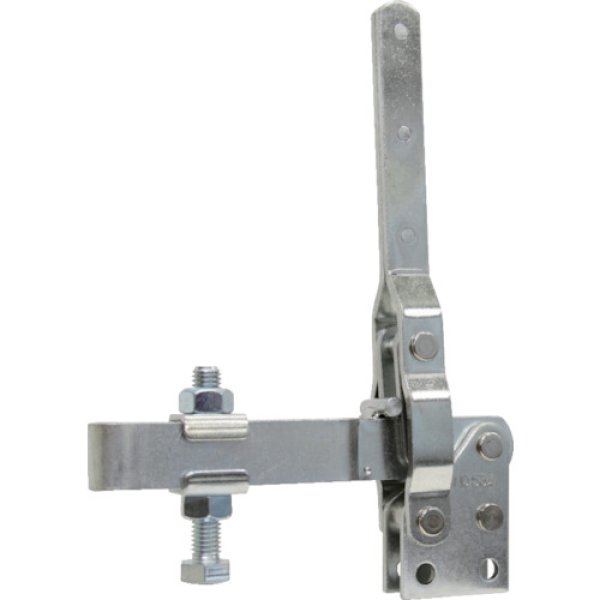

角田 ハンドル縦型トグルクランプ No.53A KC-53A 締圧力4.0kN [808-6829] [98086829]

大阪角田興業（株）

特長
・オールメタル(SS400)タイプです。
・取り付けベース、ストレート型です。

用途
・熔接、組立、加工、検査治具などの仮止めに。

商品スペック
仕様・規格
・取付ストレートベース
・全長(mm)：185
・締圧力(kN)：4.0
・付属ボルト径：M12×75
・クランプアーム移動角度(°)：166
・ハンドル操作角度(°)：93
・アーム角度(°)：166
・ハンドル角度(°)：93
・取付方法：ストレートベース
・適合コンタクトボルト径：M12
・製品刻印：No.53A
・付属ナット径：M12
・本体高さ(mm)：247
・締圧力(kg)：400
・全高(mm)：247
・本体寸法(mm)高さ：247
・質量：1140ｇ

材質
・SS400

使用条件
・高温度、低温度、高湿度、水没、水中、過度に振動する場所など特殊環境での使用はお避け下さい。
・摺動部には適時注油が必要です。

注意事項
・表記の締圧力は目安です。
・締圧力はクランプアームの先端へ行くほど弱くなります。
・衝撃や振動、内圧は、破損の原因になりますのでご注意ください。
・衝撃や振動、内圧は、破損の原因になりますのでご注意ください。
・手を挟まないように注意してください。

製造国 日本
