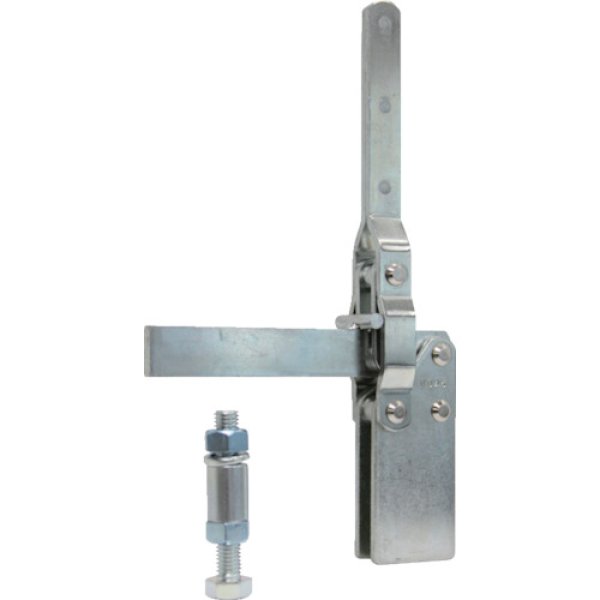

角田 ハンドル縦型トグルクランプ No.45 KC-45 締圧力3.5kN [808-6825] [98086825]

大阪角田興業（株）

特長
・焼き入れブッシュを使用するなど耐久性のあるクランプです。

用途
・熔接、組立、加工、検査治具などの仮止めに。

商品スペック
仕様・規格
・取付ベース、ストレート型、取付穴なし
・全長(mm)：190
・締圧力(kN)：2.8
・付属ボルト径：M12×70
・クランプアーム移動角度(°)：170
・ハンドル操作角度(°)：93
・アーム角度(°)：170
・ハンドル角度(°)：93
・取付方法：溶接
・適合コンタクトボルト径：M12
・・製品刻印：No.45
・付属ナット径：M12
・本体高さ(mm)：295
・締圧力(kg)：400
・全高(mm)：295
・本体寸法(mm)高さ：295
・質量:1265ｇ

材質
・SS400

使用条件
・高温度、低温度、高湿度、水没、水中、過度に振動する場所など特殊環境での使用は・お避け下さい。
・摺動部には適時注油が必要です。

注意事項
・ご使用には熔接が必要です。
・表記の締圧力は目安です。
・締圧力はクランプアームの先端へ行くほど弱くなります。
・衝撃や振動、内圧は、破損の原因になりますのでご注意ください。
・手を挟まないように注意してください。

製造国 日本
