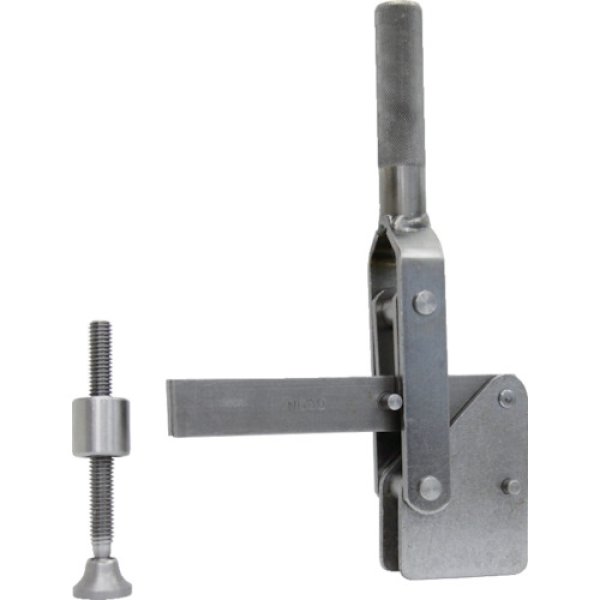

角田 ハンドル縦型トグルクランプ No.39 KC-39 締圧力3.0kN [808-6821] [98086821]

大阪角田興業（株）

特長
・取り付けベース、ストレート型です。要溶接です。

用途
・熔接、組立、加工、検査治具などの仮止めに。

商品スペック
仕様・規格
・取付ベース、ストレート型、取付穴なし
・全長(mm)：166
・締圧力(kN)：3.0
・付属ボルト径：M10×112
・クランプアーム移動角度(°)：130
・ハンドル操作角度(°)：65
・アーム角度(°)：130
・ハンドル角度(°)：65
・取付方法：溶接
・適合コンタクトボルト径：M10
・製品刻印：No.39
・付属ナット径：M10
・本体高さ(mm)：229
・締圧力(kg)：300
・本体寸法(mm)高さ：229
・質量：1170ｇ

材質
・SS400

使用条件
・高温度、低温度、高湿度、水没、水中、過度に振動する場所など特殊環境での使用はお避け下さい。
・摺動部には適時注油が必要です。

注意事項
・ご使用には熔接が必要です。
・表記の締圧力は目安です。
・締圧力はクランプアームの先端へ行くほど弱くなります。
・衝撃や振動、内圧は、破損の原因になりますのでご注意ください。
・手を挟まないように注意してください。

製造国 日本
