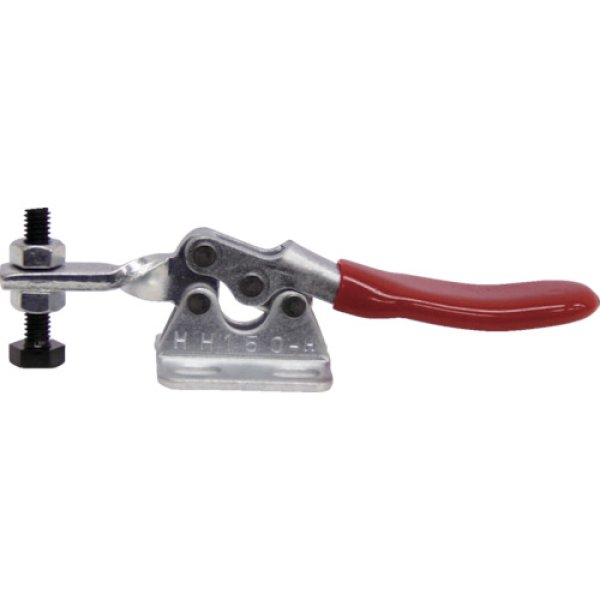

角田 ハンドル横型トグルクランプ No.HH150-H KC-HH150-H [826-6669] [98266669]

大阪角田興業（株）

特長
・ＨＨ１５０のハンドル延長タイプです。

用途
・熔接、組立、加工、検査治具などの仮止めに。

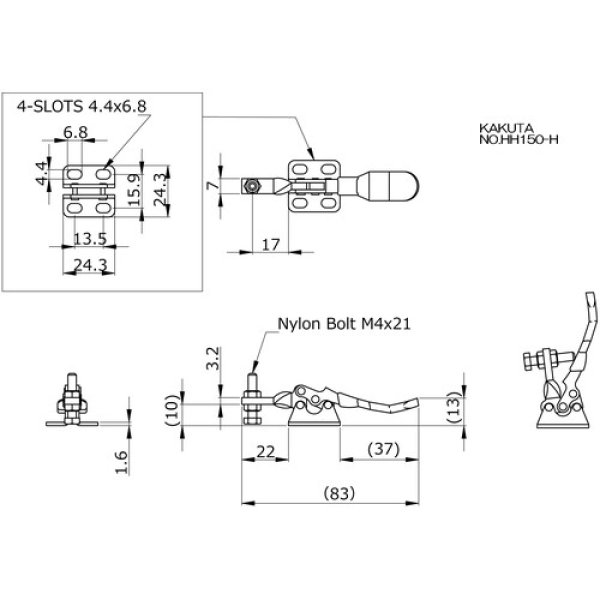

商品スペック
仕様・規格
・HH150のハンドル延長モデル
・下方押え型
・ハンドル横型
・フランジベース
・全長(mm)：84
・締圧力(kN)：0.27
・付属ボルト径：M4×21(ナイロンボルト)
・クランプアーム移動角度(°)：95
・ハンドル操作角度(°)：70
・アーム角度(°)：95
・ハンドル角度(°)：70
・取付方法：フランジベース
・適合コンタクトボルト径：M4
・製品刻印：No.HH150-H
・付属ナット径：M4
・本体高さ(mm)：20
・締圧力(kg)：27
・本体寸法(mm)高さ：20
・質量：30ｇ

材質
・スチール（SS400）

注意事項
・衝撃や振動、内圧は、破損の原因になりますのでご注意ください
・手を挟まないように注意してください。
・高温度、低温度、高湿度、水没、水中、過度に振動する場所など特殊環境での使用はお避け下さい。
・摺動部には適時注油が必要です。

製造国 日本
