イーグル 横つり用クランプ G型 G-350(2-16) 70~350kg [394-0616] [93940616]

イーグル・クランプ（株）

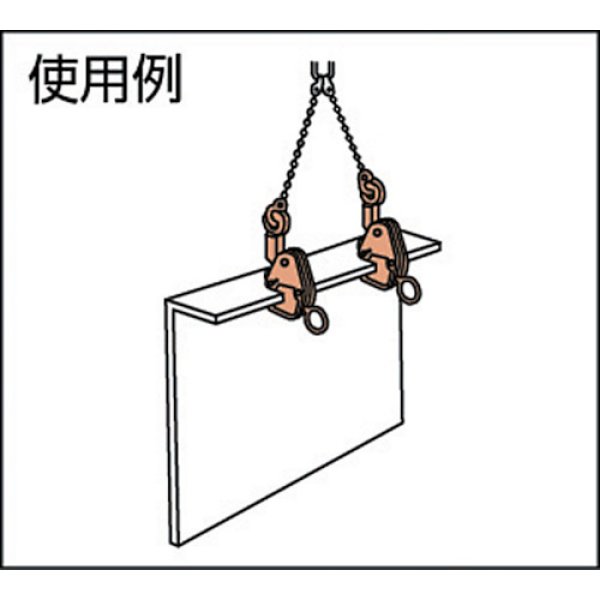

・用途 ：横つり・水平つり・建方・運搬・反転・回転・溶接・組立・搭載・プレス加工・ベンディング加工。

・適合部材：形鋼(山形鋼・みぞ形鋼・I形鋼・H形鋼)・鉄骨・橋梁・鉄鋼構造物・鋼板・鋼製梁・鋼製枠・造船用ロンジ材・クレーンビーム等

商品説明
・フランジ幅100mmのI形鋼に使用可能(0.35ton・0.5ton用)。
・確実に効くラッチ式ロック装置(スプリング式締め付け機構)。
・つり荷重による強力自動締め付け機構。
・つり荷重の2倍以上の力で締め付ける。
・グリップ力はつり荷重に比例。
・つり荷に無駄な傷をつけない。
・高周波焼き入れ済みの特殊合金鋼製カム。
・クラックに強い溶接構造の高抗張力鋼製本体。
・つり荷をガッチリつかむ丸型旋回アゴ。
・焼付塗装(エポキシ塗装)仕上げ。

商品スペック
・使用荷重(kg)：70〜350(最小〜最大)
・有効板厚(mm)：2〜16

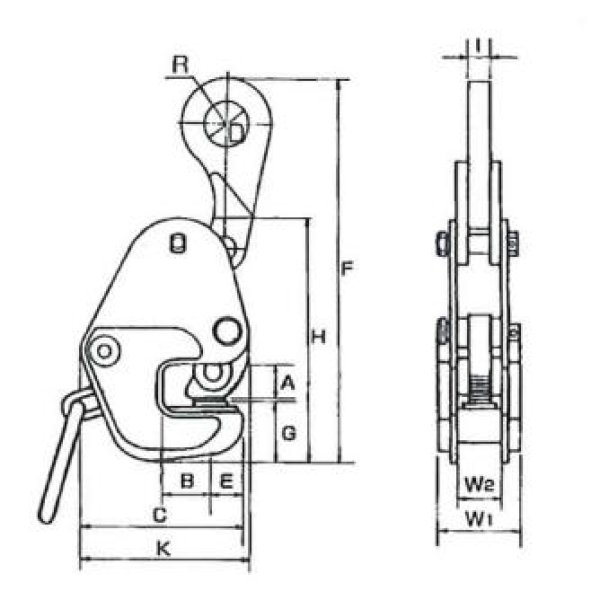

・寸法A(mm)：18
・寸法B(mm)：22
・寸法C(mm)：72
・寸法D(mm)：22
・寸法E(mm)：15
・寸法F(mm)：149〜177
・寸法G(mm)：24
・寸法H(mm)：115
・寸法I(mm)：10
・寸法K(mm)：82
・寸法R(mm)：18
・寸法W1(mm)：41
・寸法W2(mm)：21
・製品質量(kg)：1.4

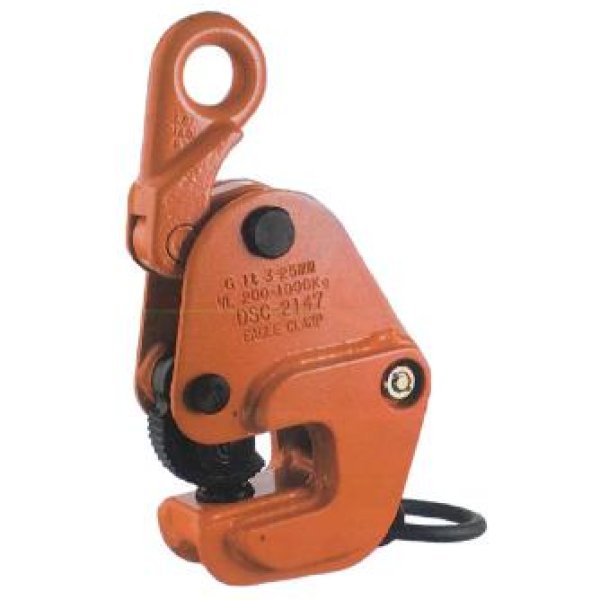

・【画像注意事項】
G型のシリーズ画像です。
