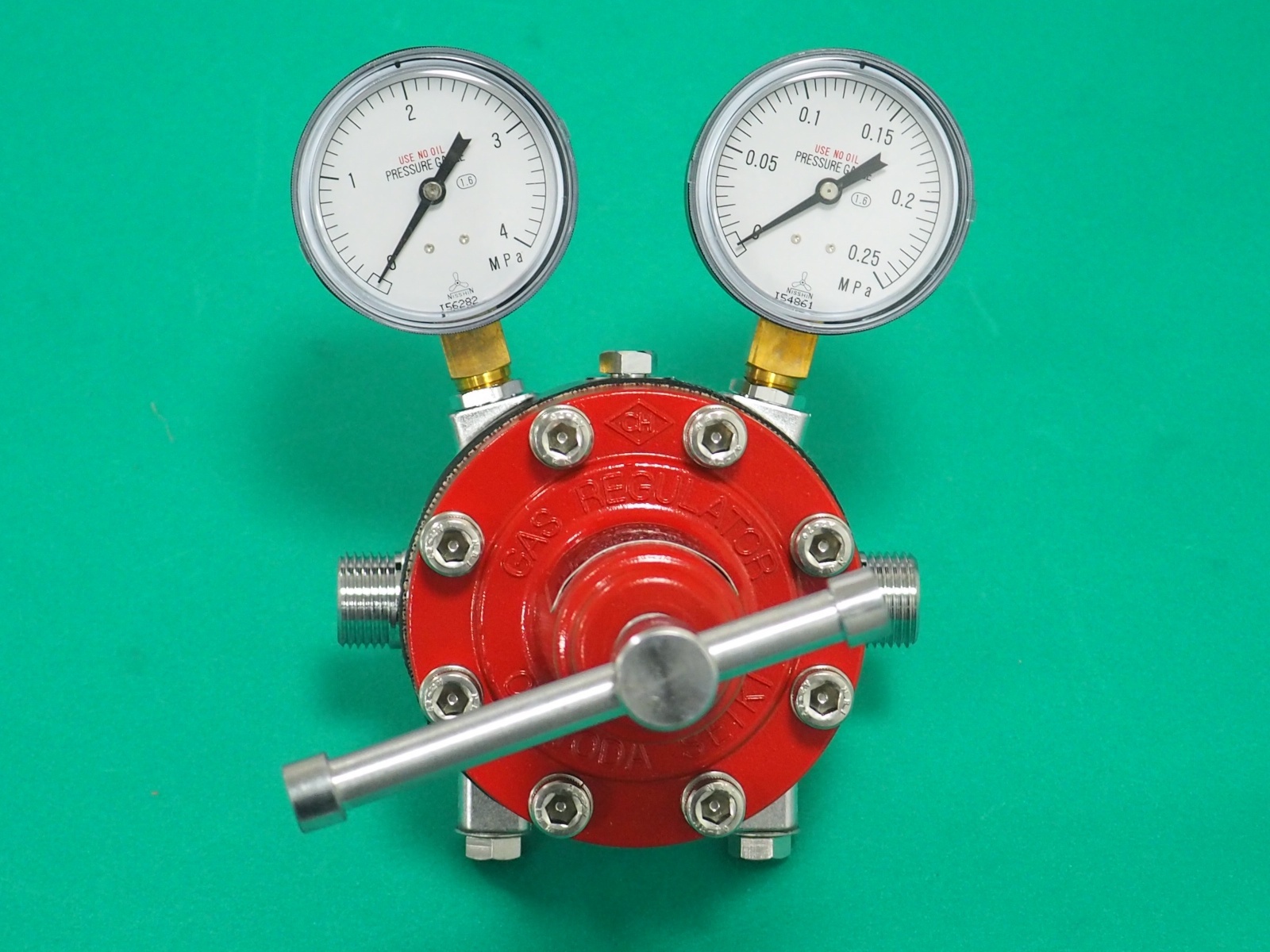

装置・ライン用圧力調整器 小流量・自力式圧力調整器 (アセチレン・マニホールド用) GS-14 右高圧/左高圧選択 千代田精機 [302690]

(株)千代田精機

特長
・圧力3.3MPa以下のガスを0.04〜0.15MPaの範囲に調整して使用するガス設備用圧力調整器として最適です。
・主にアセチレンガスのマニホールドでの使用をおすすめいたします。
・尚、アセチレンガスでご使用の場合は、2次圧力は0.13MPa未満に調整してください。

型式：GS-14型
高圧：右高圧/左高圧
適用ガス： C₂H₂(C₃H₈,C₂H₄,CH₄：２次減圧弁として使用）
材質(本体):C3771B
材質(ダイヤフラム):CR
材質(シート):C3604B
1次圧力： 3.3MPa(設計圧力)以下
調整圧力：0.04〜0.15MPa
最大流量：20㎥/h(標準状態・P2＝0.05MPa/Air)
1次圧力計：0〜4MPa
2次圧力計：0〜0.25MPa
使用温度：-10〜+40℃
質量/Cv値：3.5kg/0.32
出入口接続：W2214山
出入口オプション：R,Rc,フランジ、各種差込溶接用スリーブ
