アルミ導体溶接ケーブル(延長用）AL-WCCT 22㎟ アルミ専用ジョイントJA300AL黒色オス・メス付 (長さ5.10.15.20.25.30m選択)

古河電工産業電線(株)

アルミ電線AL-WCCT22SQ アルミ専用ジョイント付
AL-WCCT CABLE with PLUG and SOCKET

JA300ALオス－AL-WCCT22－JA300ALメス　（取り付け済）


特長
1.重さは同サイズの銅導体溶接ケーブルの約半分(同サイズのWCTケーブルと比較)
・ケーブルが軽くなることで、移動や取り回しといった作業の省力化に貢献します。
　22㎟：銅ケーブル10kg→アルミケーブル5.15kg　従来比51.5％
2.ケーブル両端にはアルミ導体専用ジョイントを接続
・アルミ導体に適した専用ジョイントを新たに開発。高い信頼性を担保します。
3.プラグとソケットは既存品と完全互換
・プラグとソケットは三立電器工業(株)Jシリーズと完全互換
・専用ジョイントを介して既存のホルダー用ケーブルとの接続が可能です。
※ホルダー、アースクリップ、ジョイントなどを接続する際は、必ずアルミケーブル専用の接続管を使用してください。

ケーブル仕様
・公称断面積(㎟)：22
・素線数/素線径(本/mm)：7/20/0.45
・導体外径(mm)：7.0
・被覆厚さ(mm)：2.3
・仕上外径(mm)：11.6
・導体抵抗 20℃(Ω/km)：1.37
・許容電流(A)：連続129/50％使用率162
・概算質量(kg/km)：160（160g/1m）※従来WCT22㎟311g/m

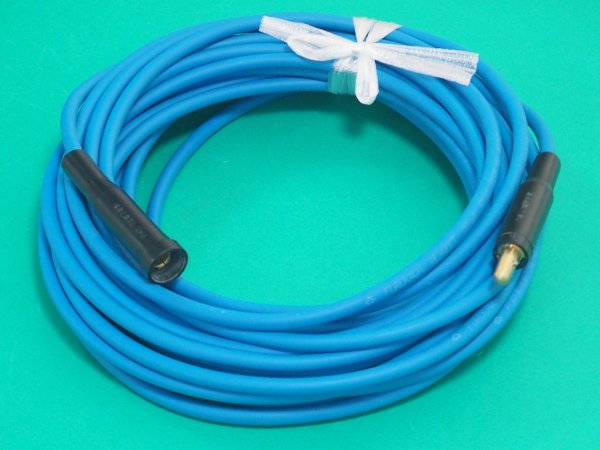

※ 写真は20mです
